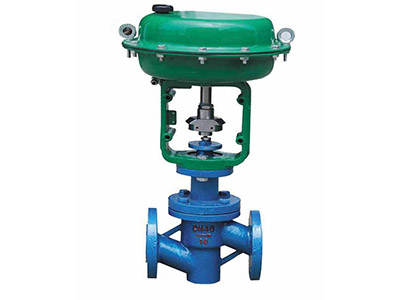

氣動薄膜襯四氟耐腐蝕調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。

一. 氣動薄膜襯四氟調節閥概述：

氣動薄膜襯四氟耐腐蝕調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。本調節閥廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。

二. 氣動薄膜襯四氟調節閥應用范圍：

薄膜襯氟耐腐蝕調節閥廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。

三. 氣動薄膜襯四氟調節閥結構特點：

1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。

2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。

3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。

4、配用HA執行機構，輸出力大、結構緊湊。 產品符合GB/T4213-92。

四. 氣動薄膜襯四氟調節閥設計制造標準

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

五. 氣動薄膜襯四氟調節閥閥內組件

壓蓋型式:螺栓壓緊式

填料:V型聚四氟乙烯填料

閥芯型式:單座柱塞型閥芯

流量特性:線性特性和等百分比特性

閥體材料:ZG230-450襯F46

閥座、閥芯材料:2Cr13襯F46

波紋管材料:聚四氟乙烯

六. 氣動薄膜襯四氟調節閥調節閥允許壓差

調節閥執行機構配置

型式:ZHA（B）多彈簧薄膜執行機構

膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠惡夾尼龍布

彈簧范圍:20～100、80～240kPa

供氣壓力:140～400kPa

氣源接口:Rc1/4”

環境溫度:-30～+70℃

閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式
