電動調節隔膜閥產品概述
ZDLG電動調節隔膜閥由PSL系列和381L系列直行程電動執行機構和隔膜閥組成。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。
電動調節隔膜閥產品特點
ZDLG電動調節隔膜閥閥體流通平滑、節流元件為彈性隔膜閥，閥蓋上無填料函，具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點，且控制精度和性能比DKZ型有明顯提高。
電動調節隔膜閥適用范圍
ZDLG電動調節隔膜閥流通能力比一般調節閥大且無泄漏，在許用壓差范圍內可作切斷閥用。該閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。
【電動調節隔膜閥】技術參數
|
公稱通徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
||
|
允許壓差(MPa) |
1.0 |
0.89 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
0.6 |
0.38 |
0.15 |
0.057 |
||||
|
額定流量系數Kv |
8 |
12 |
16 |
38 |
60 |
68 |
90 |
150 |
300 |
500 |
600 |
1200 |
2000 |
||
|
公稱壓力(MPa) |
1.0 |
||||||||||||||
|
行程(mm) |
10 |
16 |
25 |
40 |
60 |
||||||||||
|
流量特性 |
近似快開（調節式） |
||||||||||||||
|
法蘭尺寸 |
鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59 |
||||||||||||||
|
配用電動 執行機構 型號 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
|||||||||
|
381L |
381LSA-08 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
||||||||||
|
防爆型 |
381LXA-08 381LXA-20 |
381LXB-30 |
381LXB-50 |
|
|||||||||||
【電動調節隔膜閥】執行機構
|
型號 |
額定輸出力N |
速度mm/s |
技術參數 |
||||
|
PSL |
381L |
PSL |
381L |
PSL |
381L |
PSL |
381L |
|
201 |
381LSA-08 |
1000 |
800 |
0.25 |
4.2 |
電源：AC220V 50Hz |
電源：AC220V 50Hz |
|
202 |
381LSA-20 |
2000 |
2000 |
0.50 |
2.1 |
||
|
204 |
381LSB-30 |
4500 |
3000 |
0.50 |
3.5 |
||
|
208 |
381LSB-50 |
8000 |
5000 |
1.00 |
1.7 |
||
|
312 |
381LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
||
|
325 |
381LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
||
【電動調節隔膜閥】性能指標
|
項目 |
指標值 |
|
基本誤差％ |
≤±3.5 |
|
回差％ |
≤2.5 |
|
死區％ |
≤3.0 |
|
始終點偏差％ |
±2.5 |
|
額定行程偏差％ |
±2.5 |
|
純滯后 |
≤IS |
|
允許泄量L/H |
橡膠隔膜片“0”，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水） |
|
絕緣電阻 |
不小于20M |
|
阻尼特性 |
不大于3周半 |
【電動調節隔膜閥】零件材料
|
閥體材料 |
襯里材料 |
隔膜材料 |
使用溫度 |
適用場合 |
|
鑄鐵HT200 |
無 |
氯丁橡膠 |
0～65℃ |
無腐蝕性介質，水及研磨劑，泥漿類介質 |
|
鑄鐵HT200 |
聚三氟氯乙烯 |
氟橡膠 |
-15～150℃ |
強酸、強堿、強氧化劑和一般有機溶劑， 不適于泥漿介質 |
|
鑄不銹鋼 |
無 |
氟橡膠 |
-20～200℃ |
一般酸、堿有機溶劑等介質 |

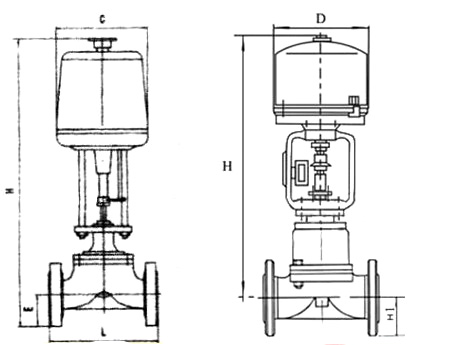

【電動調節隔膜閥】規格尺寸
|
公通徑(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
|
|
L(mm) |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
|
|
H1(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
|
|
配PSL |
H(mm) |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
|
D(mm) |
176 |
225 |
|||||||||
|
重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
|
|
配381L |
H(mm) |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
|
D(mm) |
225 |
310 |
|||||||||
|
重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
|
