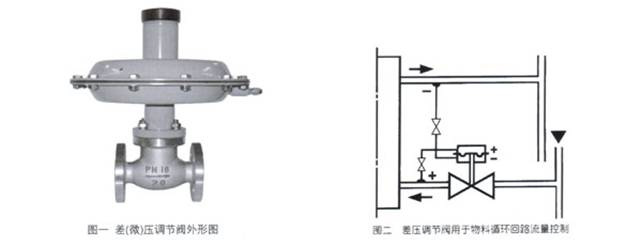

自力式微壓調節閥概述
ZZ（V、C）型直接作用式微壓、差壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件：用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮氣等各種工業氣體的減壓、穩壓、泄壓調節：用于各種油品、化學品、液體儲罐氣封，部分場合可取代本廠的ZZDG型供氮調節閥和ZZDX型泄氮調節閥。當閥前壓力較低時（如閥前壓力小于0.2MPa）可取代本廠的ZZYP-（10-16）Ⅱ型指揮器操作型自力壓力調節閥。
自力式微壓調節閥型號
|
類別
|
型號
|
類別
|
型號
|
|
單座微壓調節器
|
ZZVP-10～16B/K
|
單座微壓調節器
|
ZZCP-10～16B/K
|
|
雙座微壓調節器
|
ZZVN-10～16B/K
|
雙座微壓調節器
|
ZZCN-10～16B/K
|
自力式微壓調節閥主要技術參數
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
額定流量系數Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
公稱壓力（MPa）
|
1.0 1.6
|
|||||||
|
固有流量特性
|
快開
|
|||||||
|
保證調壓閥正常工作
的最小壓差P（MPa） |
≥0.01
|
|||||||
|
壓力分段范圍（KPa）
|
0.5～6 ??5～10? 9～15? 12～19? 18～25 ?22～30?
28～35 ?32～40? 38～50 ?48～60? 58～72? 70～100 |
|||||||
|
工作溫度℃
|
≤80
|
|||||||
|
適合介質
|
氣體、蒸汽、低粘度液體
|
|||||||
|
法蘭尺寸、型式
|
PN10、16、GB9113-88凸式
或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） |
|||||||
|
結構長度
|
按GB12221-89標準
|
|||||||
自力式微壓調節閥主要性能指標
|
控制精度％
|
±15
|
|||||||||||
|
允許泄
漏量 |
硬密封（L/H）
|
單座（Ⅳ級）：≤10-4閥額定容量：雙座（Ⅱ級）、≤5×10-3×閥額定容量
|
||||||||||
|
軟密封
（ml/min） |
DN(mm)
|
|||||||||||
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||
|
0.15
|
0.3
|
0.45
|
0.6
|
0.9
|
1.7
|
4.0
|
6.75
|
|||||
自力式微壓調節閥許用介質與溫度的關系
|
公稱通徑（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
||
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
||
|
H
|
456
|
465
|
470
|
470
|
480
|
490
|
490
|
510
|
||
|
A
|
壓力調節范圍
（Kpa） |
0.5～30
|
φ394
|
|||||||
|
28～50
|
φ308
|
φ394
|
||||||||
|
48～100
|
φ308
|
|||||||||
|
大約重量（Kg）
|
12
|
13
|
15
|
17
|
20
|
28
|
38
|
43
|
||
|
導壓管接口螺紋
|
M16×15
|
|||||||||
自力式微壓調節閥主要零件及推薦使用溫度范圍
|
零件名稱
|
材料
|
溫度范圍
|
|
閥體、閥蓋
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
|
ZG0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
|
閥芯、閥座
|
1Cr18Ni9Ti
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
|
填料
|
聚四氟乙烯
|
-40～200℃
|
|
柔情石墨
|
-40～350℃
|
|
|
膜片
|
丁晴橡膠夾增強滌淪織物
|
|
|
壓縮彈簧
|
60Si2Mn
|
|
|
膜蓋
|
A3
|

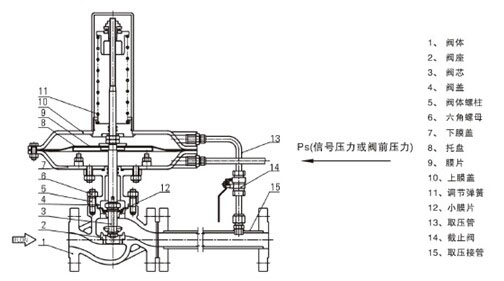

自力式微壓調節閥 內部結構圖

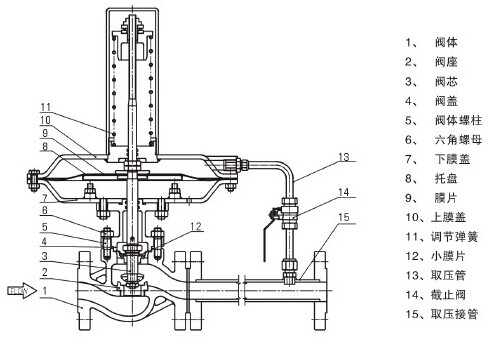

自力式微壓調節閥閥前控制型內部結構圖

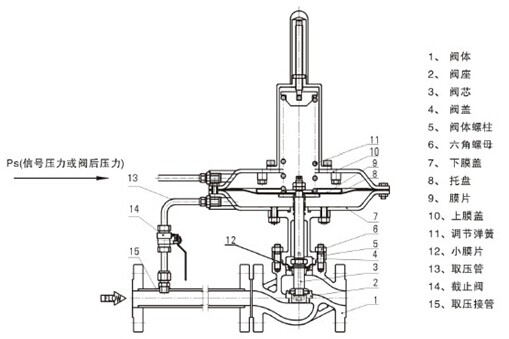

自力式微壓調節閥閥后控制型內部結構圖
