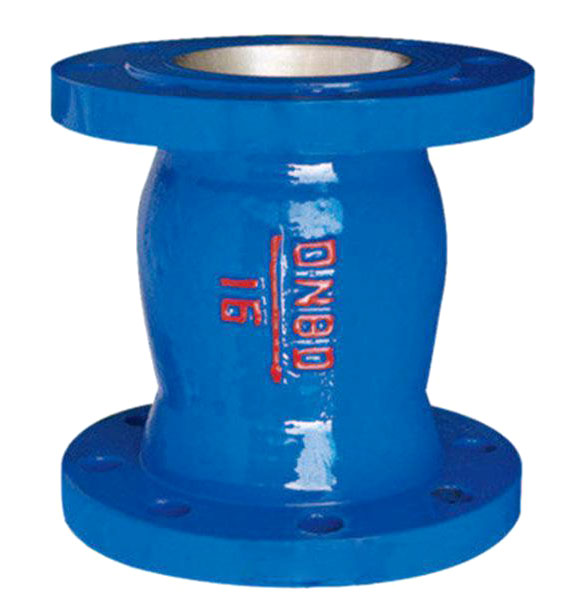

產品名稱： H42X(DRVZ)型靜音式止回閥
靜音止回閥主要結構
DRVZ\HC42X型靜音止回閥主要由閥體、閥座、閥芯、閥瓣、導套及彈簧等零件組成。內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程很短，停泵啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，具有靜音關閉的特點。該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，以防止介質倒流及水錘對泵的損壞。

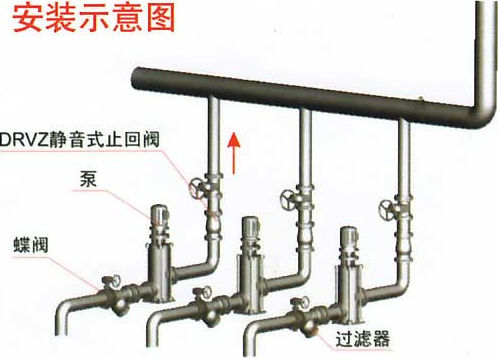

靜音止回閥安裝和使用
靜音止回閥本閥門通路兩端須堵塞，存在干燥通風的室內。如長期存放，應經常檢查防銹蝕。
靜音止回閥安裝前應將閥門清洗干凈，并消除在運輸過程中造成的缺陷。
靜音止回閥安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
靜音止回閥本閥門安裝在水平管道上，閥蓋向上。
H42X(DRVZ)型靜音式止回閥主要由閥體、閥座、導流體、閥瓣、軸承及彈簧等主要零件組成，內部水流通路采用流線型設計，水頭按大小，同時于停泵時其閥瓣關閉行程很短，可達快速關閉，防止巨大水擊聲，形成靜音效果。該閥主要適用于給排水、消防、暖通系統，可安裝于水泵出水口處，以防止介質倒流及水錘對泵的損害。
H42X(DRVZ)型靜音式止回閥主要技術參數
|
型號 |
DRVZ-10 |
DRVZ-16 |
DRVZ-25Q |
|
|
公稱壓力 |
PN1.0MPa |
PN1.6MPa |
PN2.5MPa |
|
|
公稱通徑 |
DN50~250mm |
|||
|
最高工作壓力 |
1.0MPa |
1.6MPa |
2.5MPa |
|
|
密封試驗壓力 |
1.0MPa |
1.6MPa |
2.5MPa |
|
|
殼體試驗壓力 |
1.5MPa |
2.4MPa |
3.75MPa |
|
|
主要零件材料 |
閥體、導流體 |
灰鑄鐵 |
球墨鑄鐵 |
|
|
閥座、軸承、閥瓣、軸 |
鋁青銅或鉻不銹鋼 |
|||
|
彈簧 |
不銹鋼 |
|||
H42X(DRVZ)型靜音式止回閥主要外形尺寸 法蘭尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4216.5-84標準，PN2.5MPa按GB9113.4-88標準
|
公稱通徑DN(mm) |
L |
|
50 |
120 |
|
65 |
150 |
|
80 |
180 |
|
100 |
229 |
|
125 |
254 |
|
150 |
267 |
|
200 |
292 |
|
250 |
340 |
