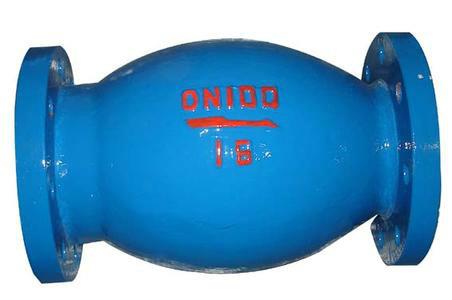

HQ44X單球球形止回閥
【型號】：HQ44/45-10【通徑】：DN50-300
【壓力】：1.0、1.6、2.5Mpa
【溫度】：0～80℃
【閥體材質】：灰鐵、球墨鑄鐵、鑄鋼
【適用介質】：水、非腐蝕性液體
HQ44X單球球形止回閥產品介紹：

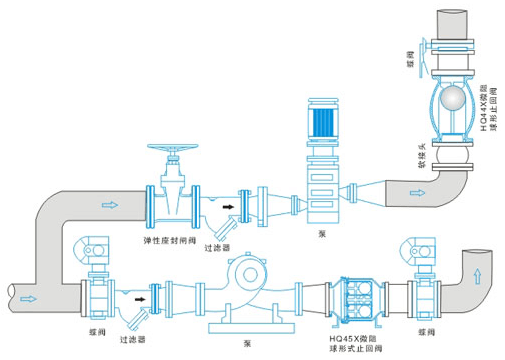

球型止回閥又稱逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。?HQ44X單球微阻球形止回閥都是采用橡膠包皮球為閥瓣，他們的原理是在介質的作用下，可在閥體內的滑道上前后滾動，從而起到打開或關閉閥門。HQ44X單球微阻球形止回閥主要特點是流量大，流阻壓力損失小，密封性能好，消聲關閉，可減小水擊波。水平或垂直安裝均可。微阻球形止回閥可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
HQ44X單球球形止回閥技術參數
|
型號 |
公稱壓力 |
殼體試驗 |
密封試驗 |
閥體材料 |
球體材料 |
|
（MPa） |
壓力（MPa） |
壓力（MPa） |
|||
|
HQ44-10 |
1.0 |
1.5 |
1.1 |
灰鐵、球墨鑄鐵、鑄鋼 |
碳鋼包膠 |
|
HQ44-16 |
1.6 |
2.4 |
1.76 |

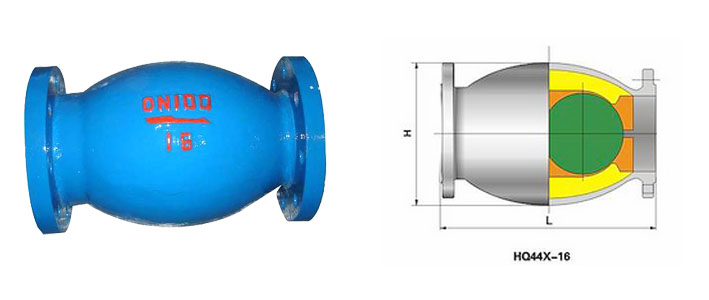

HQ44X單球球形止回閥主要外形尺寸
|
HQ44X-10/16外形尺寸 |
||||||||||
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L(mm) |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
|
H (mm) |
180 |
210 |
225 |
245 |
280 |
320 |
380 |
450 |
510 |
|
|
連接尺寸 |
法蘭連接尺寸按GB/T 17241.6.PN1.6MPa按GB4216.5-84 |
|||||||||
