產品展示
止回閥系列

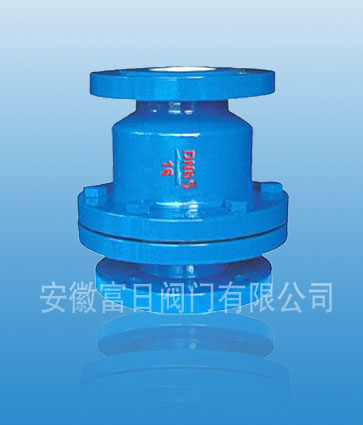

一、HC41X節能梭式止回閥結構及用途
安徽富日閥門公司生產的HC41X節能梭式止回閥主要用于給水系統，垂直安裝在管路中，靠系統內的壓力差和閥瓣的自身重量實現升降，自動阻止介質水的逆流，保證管路的正常運行使用。
二、HC41X節能梭式止回閥主要技術參數
|
公稱壓力 |
1.0 |
1.6 |
2.5 |
|
殼體試驗壓力 |
1.5 |
2.4 |
3.75 |
|
密封試驗壓力 |
1.1 |
1.76 |
2.75 |
|
介質溫度 |
≤80℃ |
||
|
適用溫度 |
清水、油品 |
||
三、HC41X節能梭式止回閥主要零件材料
|
閥體 |
鑄鐵、鑄鋼 |
|
導向網 |
球墨鑄鐵 |
|
閥瓣 |
鑄鋼鍍鋅件 |
|
密封面 |
丁晴橡膠 |
四、HC41X節能梭式止回閥主要外形尺寸
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
165 |
205 |
215 |
240 |
292 |
330 |
355 |
495 |
620 |
700 |
785 |
915 |
