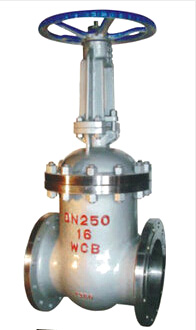

閘閥類系列
閘閥又稱閘板閥或閘門閥，應用廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
閘閥具有以下優點：
1、流體阻力小,密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制,不擾流、不減小壓力。
4、形體簡單,結構長度短，制造工藝性好，適用范圍廣。
|
設計與制造 |
GB/T12234JB/T3595 |
|
結構長度 |
GB/T12221 |
|
法蘭連接尺寸 |
GB9113JB/T79 |
|
檢驗與試驗 |
JB/T3595JB/T9092 |
|
壓力與溫度基準 |
JB/T3595ANSIB16.34 |
雙閘板閘閥產品性能規范:
|
公稱壓力 |
100 |
|
|
強度試驗 |
MPa |
15.0 |
|
密封試驗 |
11.0 |
|
|
上密封試驗 |
11.0 |
|
|
氣體密封試驗 |
0.6 |
|
雙閘板閘閥產品主要零件材料及使用范圍:
|
產品型號 |
Z42Y-100Z942Y-100 |
Z42Y-100VZ942Y-100V |
|
閥體 |
WCB |
WC6/WC9 |
|
閥蓋 |
WCB |
12Cr1MoV |
|
閥桿 |
38CrMoAlA |
25Cr2MoV |
|
閘板 |
25/WCB |
WC6/WC9 |
|
萬向頂 |
38CrMoAlA |
38CrMoAlA |
|
螺栓 |
B7 |
25Cr2MoV |
|
適用介質 |
水，汽，油品等 |
水，汽，油品等 |
|
Z高工作溫度 |
425℃ |
550/590℃ |
雙閘板閘閥產品主要連接尺寸，外形尺寸及重量:
Z42H-100Z42Y-100
Z42H-100VZ42Y-100V型
|
公稱壓力
PN(MPa)
|
公稱通徑
|
連接尺寸mm
|
外形尺寸mm
|
重量
Kg
|
|||||||||
|
D
|
D1
|
D2
|
D6
|
b
|
F1
|
f
|
Z-d
|
L
|
W
|
H
|
|||
|
10
|
100
|
265
|
210
|
172
|
150
|
38
|
4．5
|
3
|
8-30
|
350
|
360
|
575
|
88
|
|
125
|
310
|
250
|
210
|
176
|
42
|
4．5
|
3
|
8-34
|
400
|
400
|
725
|
168
|
|
|
150
|
350
|
290
|
250
|
204
|
46
|
4．5
|
3
|
12-34
|
450
|
500
|
758
|
235
|
|
|
200
|
430
|
360
|
312
|
260
|
54
|
4．5
|
3
|
12-41
|
550
|
600
|
898
|
338
|
|
|
225
|
470
|
400
|
352
|
287
|
56
|
4．5
|
3
|
12-41
|
650
|
600
|
1028
|
521
|
|
|
250
|
500
|
430
|
382
|
313
|
60
|
4．5
|
3
|
12-41
|
650
|
640
|
1049
|
558
|
|
|
300
|
585
|
500
|
442
|
364
|
70
|
4．5
|
4
|
16-48
|
750
|
540
|
1208
|
686
|
|
