產品展示

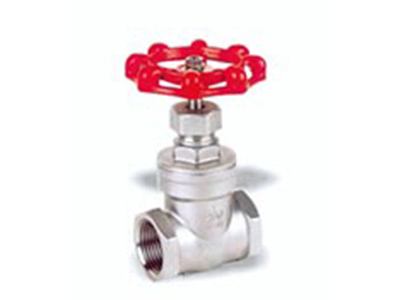

閘閥類系列
|
型號： |
Z15W |
口徑： |
DN15-DN100 |
|
壓力： |
1.6MPA |
材質： |
|
閘閥又稱閘板閥或閘門閥，應用廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
產品型號 Z15W-16P/R 連接形式 內螺紋
公稱通徑 15-80（mm） 適用介質 水，油，氣
壓力范圍 1.6（Mpa） 適用溫度 -40-180（℃）
主體材料 304，316
閥體材質：鑄鐵、球墨鑄鐵、銅、碳鋼、不銹鋼
主要性能規范
|
型號 |
公稱壓力PN（MPa） |
試驗壓力Ps（MPa） |
工作壓力P（MPa） |
工作溫度（℃） |
適用介質 |
||
|
殼體 |
密封 |
P20 |
P42 |
||||
|
Z11H-25 |
2.5 |
3.8 |
2.8 |
2.5 |
1.4 |
≤425 |
水、蒸汽、油品等非腐蝕性介質 |
|
Z11H-40 |
4.0 |
6.0 |
4.4 |
4.0 |
2.3 |
||
|
Z11H-64 |
6.4 |
9.6 |
7.0 |
6.4 |
3.7 |
||
|
Z11H-100 |
10.0 |
15.0 |
11.0 |
10.0 |
4.4 |
||
|
Z11H-160 |
16.0 |
24.0 |
17.6 |
16.0 |
- |
||
主要零件材料
|
零件名稱 |
閥體、閥蓋 |
閘板、閥座、閥桿 |
填料 |
閥桿螺母 |
手輪 |
|
材料 |
碳鋼 |
鉻不銹鋼 |
石墨石棉盤根或柔性石墨 |
銅合金 |
可鍛鑄鐵或球墨鑄鐵 |
主要外型尺寸
|
公稱通徑DN（mm） |
L |
L1 |
H |
H1 |
D0 |
d |
D |
kg |
|
15 |
80 |
16 |
142 |
155 |
100 |
10 |
34 |
1.9 |
|
20 |
90 |
18 |
143 |
160 |
100 |
13 |
40 |
2.0 |
|
25 |
100 |
22 |
164 |
186 |
120 |
18 |
50 |
3.3 |
|
32 |
120 |
22 |
187 |
216 |
140 |
24 |
58 |
4.8 |
|
40 |
130 |
24 |
215 |
250 |
160 |
29 |
66 |
6.7 |
|
50 |
140 |
25 |
233 |
276 |
180 |
37 |
78 |
9.6 |
