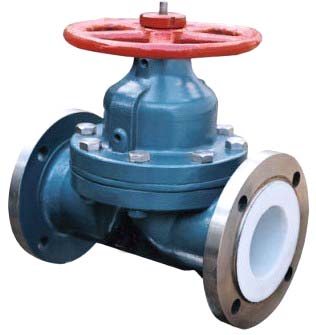

襯氟隔膜閥其啟閉件由鋼制閥瓣與橡膠膜片及氟塑料隔膜組成，并將閥體內腔與閥蓋內腔隔開，具有密封可靠、便于安裝、維修、結構簡單等特點；適用于小于180℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑的介質。廣泛適用于石油、化工、電力、食品、藥品、城市建設管路上使用。
本襯里隔膜閥結構為屋脊式，其啟閉件由鋼質閥瓣與橡膠襯墊及氟塑料隔膜組成，并將閥體內腔與閥蓋內腔隔開，以達到截斷與接通介質的目的。
由于閥體與閥蓋之間的隔膜直接截斷和隔離介質，所以省去填料密封機構，避免了介質的內漏和外泄。
隔膜在反復交變負荷的作用下，容易被損壞，應視工況介質特性進行定期更換，更換隔膜非常簡便。
屋脊式隔膜流道無運動部件阻擋，無縫隙，流道內沒有凹穴，因此流體不會沉積在體腔內，對于食品、醫藥類工業管道非常適用。
隔膜閥全開和全關的位置行程設計的比較短，因此，隔膜的撓性應力減小，延長了隔膜的使用壽命。
隔膜共有兩層，與介質接觸的隔膜選用氟塑料，內襯撓性好，富有彈性的橡膠，不僅增加了密封性能，也延長了氟塑料隔膜的使用壽命。
襯氟閥門，襯里閥門嚴格按設計要求對金屬承壓件、重要零件，進行了相應的熱處理，如所有鑄件進行了自然或人工時效處理；對碳鋼鑄、鍛件，做了退火或正火處理；馬氏體不銹鋼做調質處理；奧氏體不銹鋼鑄、鍛件，進行了固溶化處理，并對不銹鋼鑄件表面酸洗鈍化等……確保滿足原設計要求，保證零部件具有足夠的強度、合理的表面硬度、良好的機械性能及耐晶間腐蝕等特性。
襯氟閥門，襯里閥門質量可靠、結構緊湊、工藝性能優異，精選的優質氟塑料襯里，具有良好的耐磨、自潤滑和防結垢性能，襯氟閥門，襯里閥門產品既有金屬閥門的強度，又能耐強酸強堿腐蝕，使用壽命長等優點。
1、襯氟閥門，襯里閥門鑄件采用金屬模具精密鑄造，鑄造過程中不易變形，組織致密，表面平整光滑，外形美觀，襯里前金屬表面，經過機械加工或噴砂、除油（脫脂）處理。
2、襯氟閥門，襯里閥門需要襯里的金屬部件內腔、法蘭密封面，設計有機械加工成形的燕尾槽，金屬球體或閥瓣等零部件，鉆有適量的通孔，襯里成形后，增加了襯里的強度和附著性，即使產品長期工作在真空環境，襯里也不會與金屬基材剝離，脫層。
3、采用電子數顯溫控箱，可按工藝參數要求精確控制產品襯里材料的預熱溫度、升溫速度和保溫時間。
4、先進的液動模壓設備，可設定和調整模壓的初始壓力—終成形所需壓力的時間變化周期。
5、環保、流量可調的循環冷卻系統，可控制模壓成形過程中的冷卻速度，保證了襯里材料在模壓過程中有效排氣、成形和補縮。
6、襯里層表面光滑、平整、色澤均勻，不允許有氣泡、裂紋、脫層等缺陷。
7、襯氟閥門，襯里閥門裝配前，對每個襯氟零部件，100%進行嚴格的高壓電火花測漏，并按檢驗規程規定的比例進行磁性測厚儀測厚。
隔膜閥性能 襯氟隔膜閥規范 襯氟閥門技術 襯氟隔膜閥等級

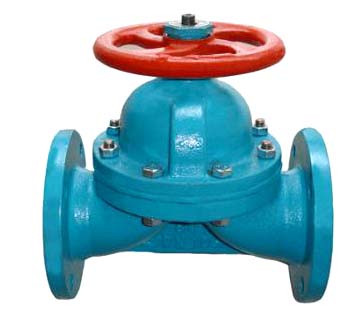

G41J-10襯膠手動隔膜閥
產品特點：隔膜閥是一種特殊形工的具有截斷功能的閥門，其啟閉件由鋼質瓣與軟質材料（橡膠和氟塑料復合）制的隔膜組成并將閥體內腔與閥蓋內腔隔開以達到截斷管內介質之目的。
標準。
一、襯膠手動隔膜
驅動方式：手動、氣動（常開或常閉）、電動。
法蘭連接隔膜閥
設計與制造符合中國國家標準
基本結構形式：堰式，直流式
公稱壓力PN0.6~1.0(Mpa)
公稱能徑DN15-400(mm)
|
手動
|
G41J(堰式)
|
手動
|
G641J(往復式)
|
|
G41F5(堰式)
|
G641F5(往復式)
|
|
G45J(直流式)
|
G6B41F(常閉式)
|
|
G45F5(直流式)
|
G6B41F5(常閉式)
|
|
電動
|
G9B41J(防爆式)
|
電動
|
G941J(普通型)
|
|
G9B41F5(防爆式)
|
G941F5(普通型)
|
|
遵循規范
|
STANDARD
|
|
設計與制造
|
GB12239
|
|
結構長度
|
GB1221/JB1688
|
|
法蘭尺寸
|
JB78/JB79(GB HG SH)
|
|
壓力試驗
|
GB/T13927
|
|
標簽
|
GB12220
|
|
供貨
|
GB/T12252
|
二、襯膠手動隔膜主要零部件材料表：
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹鋼
|
超低碳鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
閥體、閥蓋、閥瓣
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
閥桿
|
35
|
1Cr13
|
1Cr18Ni19Ti
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
襯里層
|
FEP（F46） PFA PCTFE（F3）
|
|
4
|
隔膜
|
FEP（F46）/CR（氟丁橡膠） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡膠）
|
|
5
|
閥桿螺母
|
ZCuAL10Fe3 ZCuAL10Fe3
|
|
6
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni9Ti
|
1Cr17Ni9Ti
|
|
7
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
8
|
手輪
|
HT200
|
HT200
|
WCC
|
WCC
|
WCC
|
WCC
|

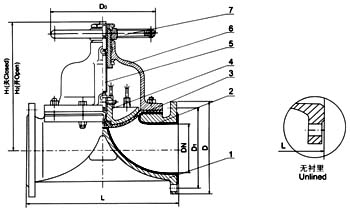

三、襯膠手動隔膜外形連接尺寸及重量：
|
型號
|
公稱通徑DN(mm)
|
尺寸（㎜）
|
|
L
|
D
|
D1
|
D0
|
Z-φd
|
H
|
H1
|
H2
|
H3
|
重量
(㎏)
|
|
G41WJFS-6\10
|
15
|
125
|
95
|
65
|
120
|
4-φ14
|
-
|
-
|
-
|
-
|
3.8
|
|
20
|
135
|
105
|
75
|
120
|
4-φ14
|
-
|
-
|
-
|
-
|
4.2
|
|
25
|
145
|
115
|
85
|
120
|
4-φ14
|
121
|
135
|
-
|
-
|
4.5
|
|
32
|
160
|
1135
|
100
|
120
|
4-φ18
|
132
|
150
|
-
|
-
|
7
|
|
40
|
180
|
145
|
110
|
140
|
4-φ18
|
156
|
176
|
-
|
-
|
9
|
|
50
|
210
|
160
|
125
|
140
|
4-φ18
|
169
|
195
|
-
|
-
|
12
|
|
65
|
250
|
180
|
145
|
200
|
4-φ18
|
202
|
236
|
-
|
-
|
18
|
|
80
|
300
|
195
|
160
|
200
|
4-φ18
|
216
|
256
|
-
|
-
|
24.5
|
|
100
|
350
|
215
|
180
|
280
|
8-φ18
|
270
|
322
|
-
|
-
|
38.5
|
|
125
|
400
|
245
|
210
|
320
|
8-φ18
|
338
|
406
|
-
|
-
|
60
|
|
150
|
460
|
280
|
240
|
320
|
8-φ23
|
384
|
464
|
-
|
-
|
82
|
|
G41WJFS-4
|
200
|
570
|
335
|
295
|
400
|
8-φ23
|
518
|
638
|
-
|
-
|
149
|
|
250
|
680
|
390
|
350
|
500
|
12-φ23
|
598
|
734
|
-
|
-
|
240
|
|
300
|
790
|
440
|
400
|
560
|
12-φ23
|
698
|
778
|
-
|
-
|
350
|
|
350
|
900
|
500
|
460
|
560
|
16-φ23
|
723
|
883
|
-
|
-
|
392
|
|
400
|
1000
|
565
|
515
|
640
|
16-φ25
|
868
|
1078
|
-
|
-
|
585
|
|
G45WJFS-6
|
32
|
180
|
135
|
100
|
120
|
4-φ18
|
-
|
-
|
-
|
-
|
7
|
|
40
|
180
|
145
|
110
|
140
|
4-φ18
|
-
|
-
|
203
|
216
|
8.5
|
|
50
|
210
|
160
|
125
|
140
|
4-φ18
|
-
|
-
|
213
|
229
|
14
|
|
65
|
250
|
180
|
145
|
200
|
4-φ18
|
-
|
-
|
248
|
268
|
18
|
|
80
|
300
|
195
|
160
|
200
|
4-φ18
|
-
|
-
|
281
|
305
|
30
|
|
100
|
350
|
215
|
180
|
280
|
8-φ18
|
-
|
-
|
332
|
362
|
43
|
|
125
|
400
|
245
|
210
|
320
|
8-φ18
|
-
|
-
|
-
|
-
|
67
|
|
150
|
460
|
280
|
240
|
320
|
8-φ23
|
-
|
-
|
450
|
496
|
80
|
|
200
|
570
|
335
|
295
|
400
|
8-φ23
|
-
|
-
|
594
|
654
|
150.2
|
|
250
|
680
|
390
|
350
|
500
|
12-φ23
|
-
|
-
|
695
|
771
|
238
|
|
