Z67F地埋式燃氣平板閘閥介紹
Z67F地埋式燃氣平板閘閥零部件設計比以往傳統模式減少了多余的環節，啟閉扭矩小，全程轉圈數少，便于事故發生后能盡快切斷氣源。結構簡單，盡可能減少檢修保養的工作量，減少因閥門檢修保修而封閉道路，影響交通的情況發生。
Z67F地埋式燃氣平板閘閥產品結構特點
1、閥體采用鑄造結構。
2、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。
3、閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。
4、閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。
5、閥門在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。
6、閥門關閉時能自動卸掉內腔高壓(詳見工作原理圖)，保證使用安全。
7、采用封閉齒輪轉動啟閉指示機構，能長期清晰地反映閥門的啟閉情況。
8、直埋式閥門外表面采用環氧煤瀝青防腐處理，能與管線同壽命。

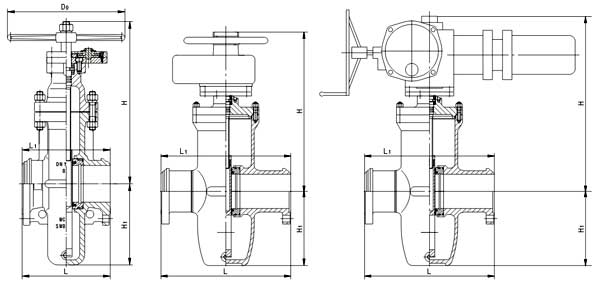

Z67F地埋式燃氣平板閘閥主要外型尺寸:
型號:(K)Z4(5、9B)4(6)7F PN0.4、0.6、1.0、1.6、2.5MPa
PN2.0MPa(Class150)
Z67F地埋式燃氣平板閘閥主要外形尺寸：
|
DN(mm)
|
尺寸
(mm)
|
|
L
|
H
|
H1
|
H2
|
A
|
|
對焊
|
法蘭
|
|
100
|
305
|
350
|
見主要外形尺寸
|
見主要外形尺寸
|
140
|
225
|
|
150
|
403
|
450
|
150
|
300
|
|
200
|
419
|
450
|
150
|
320
|
|
250
|
457
|
457
|
150
|
360
|
|
300
|
502
|
502
|
160
|
400
|
|
350
|
572
|
572
|
180
|
470
|
|
400
|
610
|
600
|
180
|
500
|
|
500
|
711
|
700
|
180
|
570
|
|
600
|
813
|
800
|
200
|
670
|
|
700
|
914
|
900
|
200
|
770
|
|
