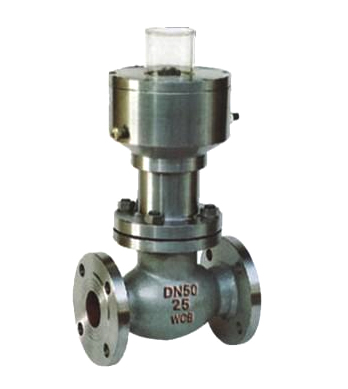

氣動緊急切斷閥用途和性能規范：
氣動緊急切斷閥是一種安全保護閥，安裝在液化石油氣（燃氣），液相與氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75%%p5C%%D時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。
氣動緊急切斷閥結構圖
氣動緊急切斷閥性能規范
|
公稱壓力PN
|
2.5、4.0MPa
|
氣缸工作壓力
|
≤4.0MPa
|
|
適用溫度T
|
-40-+80℃
|
氣缸使用介質
|
氫氣、空氣
|
|
工作介質
|
液化氣、天然氣
|
熔閉溫度
|
70℃-±5℃ |
|
閉止時間
|
≤10秒
|
氣缸開啟介質
|
≥0.4MPa
|
氣動緊急切斷閥尺寸
| DN-JIS | L | 最大流量:升/分Max.FIoW/min | |
| mm | in | ||
| 25 | 1" | 160 | 160 |
| 32 | 1-1/4" | 200 | 400 |
| 40 | 1-1/2" | 200 | 400 |
| 50 | 2" | 240 | 640 |
| 80 | 3" | 283 | 1600 |
| 100 | 4" | 305 | 2500 |
| 150 | 6" | 403 | 3300 |
| 200 | 8" | 502 |
5900 |
