產品展示
排泥、隔膜閥系列
|
加工定制 |
是 |
品牌 |
安徽富日 |
型號 |
PNF |
|
材質 |
球墨鑄鐵 |
連接形式 |
法蘭 |
公稱通徑 |
DN150-500（mm） |
|
適用介質 |
水 |
壓力環境 |
常壓 |
工作溫度 |
常溫 |
|
標準 |
國標 |
外形 |
中型 |
流動方向 |
單向 |

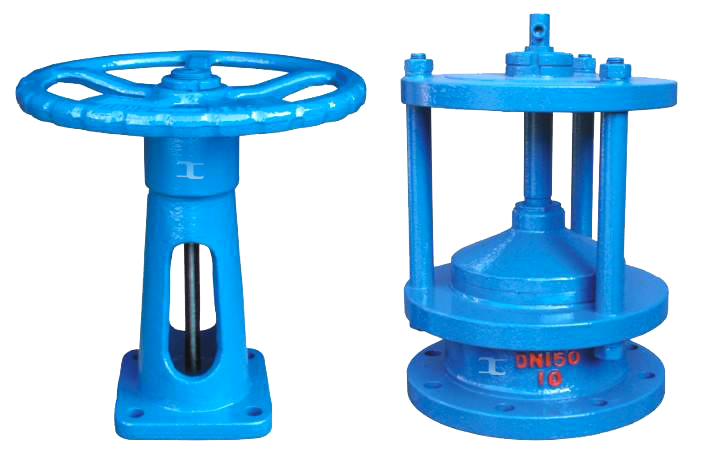

PNF排泥閥又名蓋閥，用于排放池底的沉淀物。廣泛用于給水，排水，污水處理工程的各類沉淀池，用于排放池底的沉淀物，一般與閉機配套用，也可于氣動，液動，電動配套使用，以來實現遠距離控制。
一 PNF排泥閥型號用途
PNF排泥閥又名蓋閥。廣泛用于給水，排水，污水處理工程的各類沉淀池，用于排放池底的沉淀物，一般與閉機配套用，也可于氣動，液動，電動配套使用，以來實現遠距離控制
二 PNF排泥閥型號特點：
1. 閥蓋自帶螺桿，水深、淺時可直接用于手柄操作；
2. 閥板成錐形，自帶導向，開啟操作力小；
3. 螺桿及密封面采用錫青銅，耐腐、耐磨；
三 訂貨說明：
1． H由用戶自定，訂貨時應注明，不注明按2m供貨
2． 本公司排泥閥均配手輪啟閉機，如需配電動，氣動，液動啟閉機應在訂貨時注明
3． 圖中及法蘭部位尺寸可根據用戶需要供貨（如沒有注明按GB/T17241.6-98）
4． 4.提拔閥：訂貨時請注明
四 PNF排泥閥型號連接尺寸表 ：
|
公稱通徑 DN(mm) |
D |
D1 |
a*a |
h |
L1 |
Z |
d |
|
150 |
285 |
240 |
22 |
200 |
45 |
8 |
23 |
|
200 |
340 |
295 |
22 |
300 |
45 |
8 |
23 |
|
300 |
445 |
400 |
25 |
300 |
45 |
12 |
23 |
|
400 |
565 |
515 |
25 |
450 |
60 |
16 |
25 |
|
500 |
670 |
620 |
28 |
450 |
60 |
20 |
25 |
