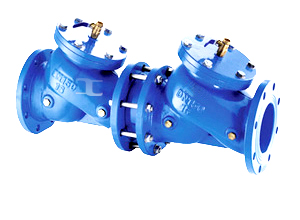

HS41X-A帶過濾防污隔斷閥簡介：
安徽富日閥門生產的帶過濾防污隔斷閥，又名HS41X-A型管道倒流防止器，由兩個隔開的止回閥和一個液壓傳動泄水閥組成，第一個止回閥閥體內裝有過濾網。由于止回閥的局部水頭損失，中間腔內的壓力始終低于入水口的壓力。這個壓差驅使泄水閥處于關閉狀態，管路正常供水。在壓力異常時，（即出口端壓力高于中堅腔），即使兩個止回閥都不能反向密封，安全泄水閥也能自動開啟將倒流水泄空，并形成空氣隔斷，保證上游供水衛生安全。
該產品具有結構合理、使用方便、密封性能強、堅固耐用及造型美觀等特點。廣泛應用于電力、冶金、石油、化工、煤氣、城建、造紙、紡織、醫藥、食品、船舶、給排水、能源、鉆探等部門。

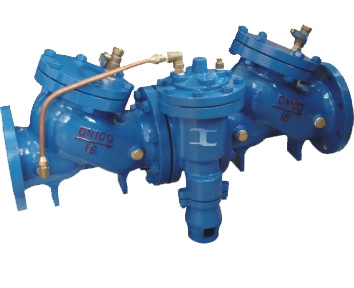

HS41X-A防污隔斷閥產品結構
本閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與第一級止回閥進口端連接。第一、二級止回閥主要有閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。普通型為兩個止回閥串聯而成，無安全排水。
HS41X-A帶過濾防污隔斷閥零部材料：
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、碳鋼、不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼、丁腈橡膠
|
|
閥桿
|
鋁青銅、鉻不銹鋼
|
|
膜片
|
丁腈橡膠
|
|
膜片壓板
|
碳鋼、不銹鋼
|
|
彈簧
|
不銹鋼
|
HS41X-A帶過濾防污隔斷閥外形及連接尺寸：
|
DN |
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
458
|
482
|
551
|
653
|
735
|
793
|
1008
|
1186
|
1340
|
1505
|
1670
|
1886
|
1986
|
2318
|
|
H
|
210
|
235
|
264
|
308
|
356
|
400
|
503
|
595
|
705
|
705
|
905
|
910
|
921
|
1210
|
HS41X-A防污隔斷閥（管道倒流防止器）要求及示意圖：
①倒流防止器必須水平安裝，安裝地點環境應清潔，有足夠的維護空間，安全排水器或（空氣隔阻器）出口離地面主度大于300mm，并不被水或雜物所淹沒。
②安裝地域應設排水設施。
③閥前應裝閘閥（蝶閥）過濾器及橡膠軟接頭（或伸縮器），閥后裝閘閥（蝶閥）。其示意圖如下：
HS41X-A防污隔斷閥（管道倒流防止器）安裝部位：
①自來水管網接入用戶的接戶管水表后面
②生活用水管道上接出非生活用水和排污管，安裝于接出管起端。
③生活飲用水水箱的進水管上（水箱底部進水時）。
④生活飲用水管道上串聯加壓泵時安裝于泵吸水管上。
