一、溝槽信號蝶閥詳細說明：
溝槽信號蝶閥采用蝸輪、蝸桿傳動，隨之凸輪轉動按預定位置將信號裝置上觸頭壓下或放開，相應輸出“通"“斷"電信號，顯示蝶閥的啟閉狀態。安徽富日閥門生產的溝槽信號蝶閥具有安裝迅速、簡易可靠、重量輕、操作靈活、維修方便等到優點。
二、溝槽信號蝶閥的特點：
1、小型輕便，容易拆裝及維修，并可有任意位置安裝。
2、結構簡單，緊湊，90°回轉啟閉迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨于直線，調節性能好。
5、啟閉試驗次數多達數萬次，壽命長。
6、達到完全密封，氣體試驗泄漏為零。
三、溝槽信號蝶閥原理：
溝槽信號蝶閥是引進美國與德國同類先進產品而設計制造的一系列新型連接閥門，采用的是卡箍連接方式，廣泛應用于輸送流體管道的給排水，消防、空調、燃氣、石油、化工、水處理、市政、造船等管道工程作為控制流體作用。
溝槽信號蝶閥具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等特點。
四、溝槽信號蝶閥使用注意事項：
1、溝槽信號蝶閥可以安裝在空間任意位置管路上。
2、溝槽信號蝶閥的安裝位置應保證使用、維修和更換的方便。
3、溝槽信號蝶閥安裝時可以不考慮管路介質流動的方向，即允許雙向流動。
4、溝槽信號蝶閥安裝前應存放在室內干燥處，閥板微開4°～5°。

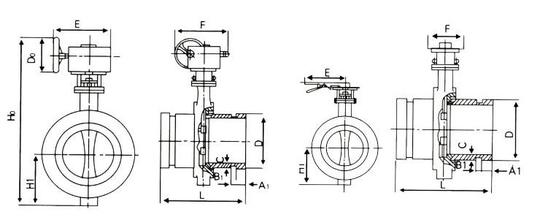

五、溝槽信號蝶閥結構圖：
六、溝槽信號蝶閥主要性能規范
公稱壓力
PN（MPa）
公稱通徑
DN（mm）
試驗壓力（MPa）
工作溫度（℃）
適用介質
殼體
密封
1.0
50~250
1.5
1.1
-15~150
淡水、污水、海水、空氣、蒸汽、食品、藥品、酸類、油類等
1.6
2.4
1.76
七、溝槽信號蝶閥主要零部件材料
|
序號 |
名稱 |
國標標準 |
|
|
1 |
閥體 |
球鐵 |
QT450-10 |
|
2 |
閥板 |
球鐵 |
QT450-10 |
|
3 |
橡膠 |
EPDM |
|
|
4 |
上軸 |
不銹鋼 |
1Cr13 |
|
5 |
下軸 |
不銹鋼 |
1Cr13 |
|
6 |
O形圈 |
丁腈 |
|
|
7 |
定位齒盤 |
碳鋼 |
45# |
|
8 |
手柄 |
瑪鋼 |
|
|
9 |
絲堵 |
碳鋼 |
45# |
八、溝槽信號蝶閥外形連接尺寸
|
規格 |
尺寸 （mm） |
||||||
|
mm |
inch |
A |
B |
C |
D |
E |
F |
|
50 |
2 |
81 |
60 |
8 |
16 |
85 |
57 |
|
65 |
2.5 |
97 |
73 |
8 |
16 |
106 |
65 |
|
80 |
3 |
97 |
89 |
8 |
16 |
113 |
75 |
|
100 |
4 |
116 |
114 |
10 |
16 |
135 |
90 |
|
125 |
5 |
148 |
141 |
10 |
16 |
148 |
110 |
|
150 |
6 |
148 |
168 |
10 |
16 |
181 |
124 |
|
200 |
8 |
134 |
219 |
11 |
19 |
204 |
155 |
|
250 |
10 |
159 |
273 |
13 |
19 |
230 |
190 |
|
300 |
12 |
166 |
324 |
13 |
19 |
270 |
230 |
