蝶閥類系列

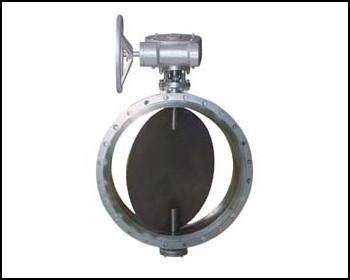

用途及特點 :
通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力 ≤
1．0MPa，一般適用于工業(yè)、冶金、環(huán)保等管道作通風調節(jié)介質流量之用。其主要特點為：
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
采用標準 :
設計標準：GB/T 12238-1989；JB/T8692-1998
法蘭連接尺寸：GB/T9115．1-2000
結構長度：GB/T12221-1989；
壓力試驗：GB/T 13927-1992；JB/T9092-1999
主要技術參數(shù)
公稱通徑
DN(mm)
50～2000
公稱壓力
PN(MPa)
0.05
0.25
0.6
試驗壓力 Ps(MPa)
強度試驗
0.075
0.375
0.9
密封試驗
≤1.5％泄漏量
適用介質
煤氣、含塵氣體、煙道氣等
驅動形式
手動、蝸桿蝸輪傳動、氣傳動、電傳動
主要零件的材質
|
零件名稱 |
材料 |
|
閥體 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
蝶板 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
密封圈 |
與閥體相同 |
|
閥桿 |
碳鋼、 2Crl3、不銹鋼、鉻鎳鉬鈦鋼 |
|
填料 |
柔性石墨 |
蝶閥密封材料選用和適用溫度
|
材料品種 |
碳素鋼 |
低溫碳鋼 |
合金鋼 |
奧氏體不銹鋼 |
鉻鉬鋼 |
|
|
代號 |
WCB |
LCB |
WC6或WC9 |
C5或C12 |
鉻 Cr-18型、304、31 6 |
12CrMoV |
|
耐最高溫度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
|
耐最低溫度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
|
適用工作溫度 |
≤ 25℃ |
≤345℃ |
≤595℃ |
≤ 650℃ |
≤600℃ |
≤560℃ |
D41/341/641/941W-0.5/2.5/6 C．P．R．V系列連接尺寸
|
公稱通徑 |
結構長度 |
外形尺寸 |
連接尺寸 (標準值) |
參考重量 |
|||||||||
|
0.05MPa、0.25MPa |
O．6MPa |
||||||||||||
|
mm |
inch |
L |
H |
H1 |
D |
D1 |
D2 |
Z-d |
D |
D1 |
D2 |
Z-d |
|
|
100 |
4 |
120 |
105 |
219 |
210 |
170 |
144 |
4-18 |
210 |
170 |
144 |
4-18 |
20 |
|
125 |
5 |
120 |
120 |
234 |
240 |
200 |
174 |
8-18 |
240 |
200 |
174 |
8-18 |
25 |
|
150 |
6 |
120 |
132 |
247 |
265 |
225 |
199 |
8-18 |
265 |
225 |
199 |
8-18 |
29 |
|
200 |
8 |
140 |
160 |
403 |
320 |
280 |
254 |
8-18 |
320 |
280 |
254 |
8-18 |
47 |
|
250 |
10 |
140 |
187 |
433 |
375 |
335 |
309 |
12-18 |
375 |
335 |
309 |
12-18 |
67 |
|
300 |
12 |
170 |
220 |
465 |
440 |
395 |
363 |
12-22 |
440 |
395 |
363 |
12-22 |
78 |
|
350 |
14 |
170 |
245 |
539 |
490 |
445 |
413 |
12-22 |
490 |
445 |
413 |
12-22 |
96 |
|
400 |
16 |
190 |
270 |
543 |
540 |
495 |
463 |
16-22 |
540 |
495 |
463 |
16-22 |
130 |
|
450 |
18 |
190 |
297 |
571 |
595 |
550 |
518 |
16-22 |
595 |
550 |
518 |
16-22 |
142 |
|
500 |
20 |
190 |
322 |
644 |
645 |
600 |
568 |
20-22 |
645 |
600 |
568 |
20-22 |
191 |
|
600 |
24 |
210 |
377 |
701 |
755 |
705 |
667 |
20-26 |
755 |
705 |
667 |
20-26 |
230 |
|
700 |
28 |
210 |
430 |
753 |
860 |
810 |
772 |
24-26 |
860 |
810 |
772 |
24-26 |
250 |
|
800 |
32 |
210 |
487 |
807 |
975 |
920 |
878 |
24-30 |
975 |
920 |
878 |
24-30 |
320 |
|
900 |
36 |
250 |
537 |
973 |
1075 |
1020 |
978 |
24-30 |
1075 |
1020 |
978 |
24-30 |
410 |
|
1000 |
40 |
250 |
587 |
1023 |
1175 |
1120 |
1078 |
28-30 |
1175 |
1120 |
1078 |
28-30 |
510 |
|
1200 |
48 |
250 |
687 |
1153 |
1375 |
1320 |
1280 |
32-30 |
1405 |
1340 |
1295 |
32-33 |
720 |
|
1400 |
56 |
300 |
760 |
1810 |
1575 |
1520 |
1480 |
36-30 |
1630 |
1560 |
1510 |
36-36 |
1270 |
|
1600 |
64 |
300 |
895 |
1815 |
1790 |
1730 |
1690 |
40-30 |
1830 |
1760 |
1710 |
40-36 |
1730 |
|
1800 |
72 |
300 |
995 |
1920 |
1990 |
1930 |
1890 |
44-30 |
2045 |
1970 |
1918 |
44-39 |
2750 |
|
2000 |
80 |
300 |
1095 |
2025 |
2190 |
2130 |
2090 |
48-30 |
2265 |
2180 |
2125 |
48-42 |
3050 |
