放料閥系列

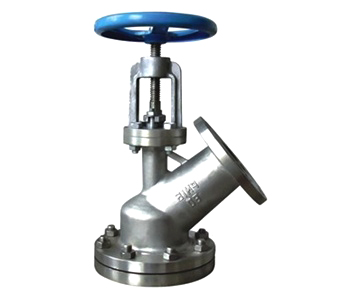

一、HG5-89-2下展式放料閥產品概述：
HG5-89-2下展式放料閥主要用于反映器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他的底部，因此消除工藝介質通常在容器出口的殘留現象。放料閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式，例如：手動、氣動(彈簧復位式、雙作用式、帶手輪和不帶手輪)、電動、液動、齒輪等。
二、HG5-89-2下展式放料閥主要性能與用途：
本公司生產的上展式放料閥操作方便，開啟自由，運動靈活可靠，閥瓣裝配維修簡單，密封結構合理，密封圈更換方便實用。該閥主要由1.閥體、2.閥瓣、3.密封圈、4.閥桿、5.支架、6.閥壓蓋、7.手輪、8.法蘭、9.螺母、10.定位螺釘等零件組成。
閥門手輪順轉：閥門關閉，閥桿向上移動，此閥為上展式；閥門手輪順轉：閥門關閉，閥桿向下轉動，此閥為下展式。
三、HG5-89-2下展式放料閥主要性能參數表：
工作壓力：1.6Mpa
工作介質：水、油液體、酸堿等。
工作溫度：碳鋼≤175℃；不銹鋼≤320℃
類型(通道位置)：二通式
標準：國標
公稱通徑：DN50-200（mm）
流動方向：單向
壓力環境：常壓
零部件及配件：手輪
型號：HG5-89-2
形態：角式
連接形式：法蘭
適用介質：油品
驅動方式：手動
四、HG5-89-2下展式放料閥主要零部件材料表：
|
零件名稱 |
ZG1Cr18Ni9Ti 系列 |
ZG00Cr18Ni10 系列 |
ZG1Cr18Ni12MO2Ti 系列 |
ZG00Cr17Ni14MO2 系列 |
WCB 系列 |
|
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO2Ti |
ZG00Cr17Ni14MO2 |
WCB |
|
閥桿 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO2Ti |
ZG00Cr17Ni14MO2 |
WCB |
|
閥瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO2Ti |
ZG00Cr17Ni14MO2 |
WCB |
|
墊片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
五、HG5-89-2下展式放料閥主要連接尺寸表：
|
DN |
上法蘭 |
上法蘭 |
下法蘭 |
密封座 |
||
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
|
25 |
115 |
85 |
135 |
100 |
70 |
40 |
|
32 |
135 |
100 |
145 |
110 |
75 |
55 |
|
40 |
145 |
110 |
160 |
125 |
100 |
65 |
|
50 |
165 |
125 |
180 |
145 |
85 |
70 |
|
65 |
180 |
145 |
195 |
160 |
135 |
90 |
|
80 |
195 |
160 |
215 |
180 |
155 |
130 |
|
100 |
215 |
180 |
245 |
210 |
195 |
135 |
|
125 |
245 |
210 |
280 |
245 |
180 |
145 |
|
150 |
280 |
240 |
335 |
295 |
210 |
185 |
|
200 |
335 |
295 |
405 |
355 |
/ |
/ |
六、HG5-89-2下展式放料閥主要結構圖：
施工、安裝要點
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
