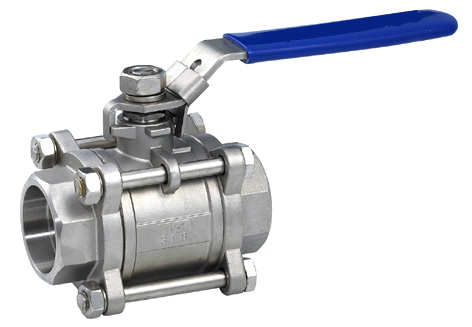

Q11F三片式內螺紋球閥在管路中主要用來做切斷、分配和改變介質的流動方向。Q11F三片式內螺紋球閥近年來被廣泛采用的一種新型閥門，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。
二、Q11F三片式球閥產品用途與原理：
Q11F三片式內螺紋球閥PN16～PN63三片式內螺紋球閥適用于 PN1.0～4.0MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或 -29～300℃（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、石油化工、城市給排水等要求嚴格切斷的工況等多種介質。

Q11F三片式球閥的工作原理：是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
三、Q11F三片式球閥應用規范：
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕液體（W.O.G）
對焊標準（BW）：GB12224·ANSIB16·25

四、Q11F三片式球閥結構圖：
undefined

五、Q11F三片式球閥產品零部件材料：

序號	零件名稱	材質
序號	零件名稱	不銹鋼	碳鋼
1	閥體	不銹鋼CF8M	碳鋼WCB
2	密封圈	聚四氟乙稀PTFE	聚四氟乙稀PTFE
3	閥蓋	不銹鋼CF8M	碳鋼WCB
4	球體	不銹鋼SS316	不銹鋼SS304
5	閥桿	不銹鋼SS316	不銹鋼316
6	螺母	不銹鋼SS304	不銹鋼304
7	墊圈	不銹鋼SS304	不銹鋼304
8	手柄套	塑料	塑料
9	手柄	不銹鋼SS304	不銹鋼304
10	閥桿螺母	不銹鋼SS304	不銹鋼304
11	墊圈	不銹鋼SS304	不銹鋼304
12	填料壓蓋螺母	不銹鋼SS304	不銹鋼304
13	填料	聚四氟乙稀PTFE	聚四氟乙稀PTFE
14	止推墊圈	聚四氟乙稀PTFE	聚四氟乙稀PTFE
15	填料	聚四氟乙稀PTFE	聚四氟乙稀PTFE
16	螺栓	不銹鋼SS304	不銹鋼SS304

六、Q11F三片式球閥產品連接尺寸：

SIZE	1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	900	112	120	145	185	215	270
H	50	50	60	64	71	78	86	95	130	148	173
E	100	100	130	130	165	165	190	190	250	250	280
C	14	17.5	22.7	27.5	33.5	42	48.6	60.5	76.3	90	106.5
重量WT（g）	400	405	640	890	1160	2195	2940	4865	7000	10700	19350
