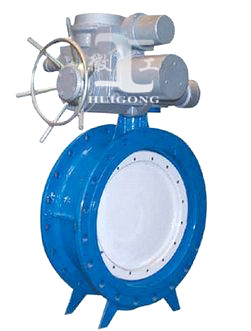

法蘭連接軟密封蝶閥產品介紹：
D342X系列法蘭式軟密封蝶閥產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成，軟密封蝶閥適用于溫度≤120℃如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。
法蘭連接軟密封蝶閥應用范圍：
D342X型法蘭式軟密封蝶閥主要適用于工作溫度≤120℃的水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用，尤為適用自來水管路上作為調節流量設備使用。軟密封蝶閥也適用于如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上。
法蘭連接軟密封蝶閥結構特點：
1、設計新穎合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
法蘭連接軟密封蝶閥標準規范：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
軟密封蝶閥主要技術參數:
| 公稱通徑 | DN(mm) | 50~2000 | ||
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 試驗壓力Ps(MPa) | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
法蘭連接軟密封蝶閥主要零件材料：
| 零件名稱 | 材料 |
| 閥體 | 各種橡膠、聚四氟 |
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 密封圈 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | O型圈、柔性石墨 |
法蘭連接軟密封蝶閥材料選用和適用溫度
| 材料品種 | 氯丁橡膠 | 丁睛橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 |
| 代號 | X | J | YBX | F | GX | FJ |
| 耐最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
| 耐最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
| 適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
法蘭連接軟密封蝶閥主要尺寸及重量：
| 通徑（DN） | L | D1 | D | Z-d | H | Ho | A | B | Wt/Kgs |
| 50 | 108 | 125 | 165 | 4-14 | 82.5 | 238 | 270 | 65 | 8.5 |
| 65 | 112 | 145 | 185 | 4-18 | 92.5 | 258 | 270 | 65 | 9.5 |
| 80 | 124 | 160 | 200 | 8-18 | 100 | 278 | 270 | 65 | 11 |
| 100 | 127 | 180 | 220 | 8-18 | 110 | 293 | 270 | 65 | 15 |
| 125 | 140 | 210 | 250 | 8-18 | 125 | 309 | 310 | 65 | 21 |
| 150 | 140 | 240 | 285 | 8-22 | 142.5 | 636 | 310 | 65 | 24 |
| 200 | 152 | 295 | 340 | 8-22 | 170 | 514 | 365 | 90 |
41 |
