消聲止回閥概述
 HC41X消聲止回閥有法蘭連接和對夾連接兩種連接方式，閥瓣采用進出口兩端中心軸導向，啟閉靈活，定位準確，可水平安裝或垂直安裝，閥瓣采用彈簧加載，其快速的關閉能有效地減少水錘壓力。密封面采用O形圈彈性密封與金屬硬密封的組合密封結構，密封性能好，關閉時無噪聲。還具有體積小、重量輕、流體阻力小、結構長度小、耐疲勞、壽命長等特點。該閥門安裝于給排水、消防、暖通系統可安裝于水泵出口處，防止回水倒流，而對泵造成損壞。
消聲止回閥根據其結構
　　1、消聲止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
　　2、消聲止回閥：閥瓣沿著閥體垂直中心線滑動的止回閥，消聲止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥
　　瓣可采用圓球。消聲止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截
　　止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由
降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式
　　蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相
　　同，其流動阻力較直通式小。
　　3、消聲止回閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較好。
　　4、消聲止回閥：閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工
　　藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。
　　5、壓緊式止回閥：這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。

　　此外，還有—些不適用于泵出口安裝的止回閥，如底閥、彈簧式，Y型等止回閥

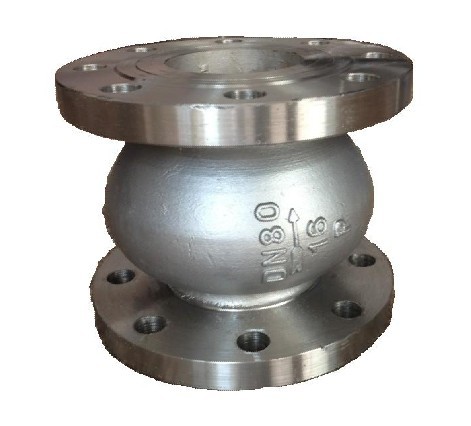

H41X消聲止回閥

    安徽富日閥門有限公司生產的H41X消聲止回閥適用于給排水管道，閥瓣采用進出口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。閥瓣采用彈簧加載。其快速關閉能有效地消除水錘，密封性能好，關閉無噪聲。它具有體積小，重量輕，流體阻力小、耐疲勞，壽命長等優點。

一、主要性能規范

二、主要零件材料

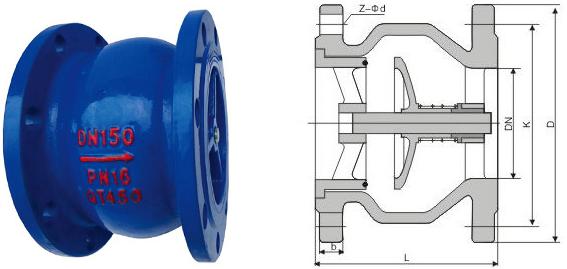

三、主要外形尺寸
