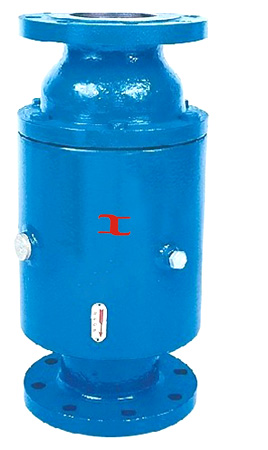

一、FA49H防爆波閥產品概述:：

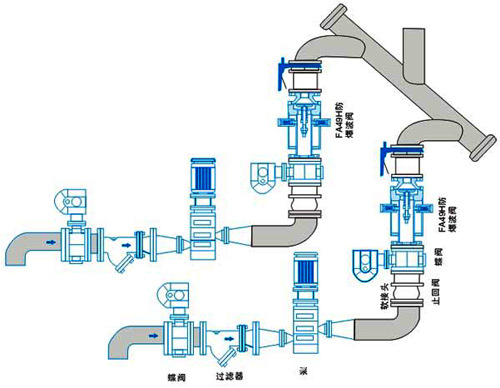

FA49H型防爆波閥是一種既能消除水錘沖擊波又能阻擋水錘沖擊波的水用安全閥。它是由多組安全閥組成的產品所達到功能是單一安全閥無法達到的。該閥安裝于給水工程管道的頭部，以檔波和消波的方式相結合，防止水錘沖擊波沿著管道進入系統給水工程內部，從而達到消除破壞性水錘的沖擊波，起到保護系統設施正常運轉和安全防護的目的。
用途
防爆波閥是安裝在人防工程給水，采暖管道上的一種防護設備，平時防爆波閥是開啟狀態。戰時依靠擋消結合的辦法?？勺柚箾_擊波沿管道進入工程內部，從而達到消除破壞性沖擊波，起到保護系統設施正常運轉和安全防護的目的，保證室內人員設備的安全。
工作原理
防爆波閥平時在正常使用的工作壓力條件下，彈簧支撐的閥板處于開啟位置，可使管道內的介質正常通過，戰時通過甭站貯水池或破裂的管道，當有沖擊波傳入防爆波閥時，閥板前的壓力突然增加，閥板前后形成強烈的壓差。在高壓室的作用下，彈簧被壓縮，閥板迅速到達關閉位置，把沖擊波阻擋在閥板之外，化解了沖擊波的破壞力。通過阻擋和化解起到保護和安全的作用。沖擊波過后，閥板仍處于開啟位置，管道恢復到正常的工作狀態。
結構特點：
安徽富日閥門有限公司生產的FA49H型防爆波閥是一種既能消除水錘沖擊波又能阻擋水錘沖擊波的水用安全閥。它是由多組安全閥組成的產品所達到功能是單一安全閥無法達到的。該閥安裝于給水工程管道的頭部，以檔波和消波的方式相結合，防止水錘沖擊波沿著管道進入系統給水工程內部，從而達到消除破壞性水錘的沖擊波，起到保護系統設施正常運轉和安全防護的目的。
二、FA49H防爆波閥主要技術參數和性能指標:
三、FA49H防爆波閥主要技術參數：
|
型號 |
FA49H |
FA49H |
|
公稱壓力PN（Mpa） |
1.0 |
1.6 |
|
工作壓力（Mpa） |
0.2 |
0.25-0.5 |
|
殼體實驗壓力（Mpa） |
1.5 |
2.4 |
|
適用介質 |
清水 |
|
|
工作溫度 |
0-80℃ |
|
四、FA49H防爆波閥主要零部件材料
|
零件名稱 |
閥體、閥蓋 |
彈簧 |
|
材料 |
碳鋼 |
不銹鋼 |

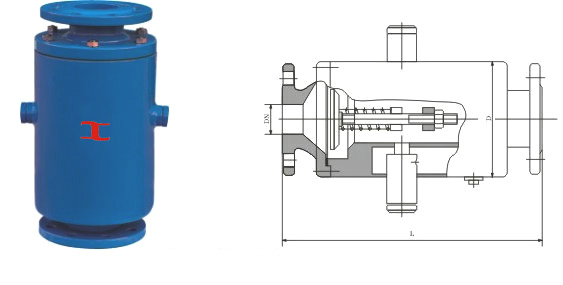

五、FA49H防爆波閥主要外形連接尺寸單位：mm
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
390 |
440 |
440 |
500 |
520 |
535 |
600 |
|
D |
160 |
160 |
160 |
220 |
270 |
270 |
|
