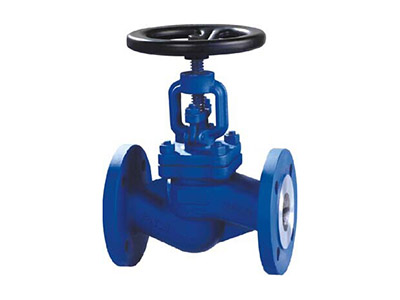

德標波紋管截止閥產品結構特點：
德標波紋管截止閥適用于公稱壓PN1.6-4.0MPa,工作溫度-20℃-350℃的石油、化工、制藥、化肥、電力工業等各種工況的管路上，切斷或接通管路介質。
德標波紋管截止閥主要結構特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
德標波紋管截止閥技術規范：
|
結構形式
|
BB-BG-OS&Y
|
|
驅動方式
|
手動
|
|
氣動
|
|
|
設計標準
|
DIN3356
|
|
結構長度
|
DIN3202
|
|
連接法蘭
|
DIN2543-2545
|
|
試驗和檢驗
|
DIN3230
|
德標波紋管截止閥產品性能規范：
|
公稱壓力(MPa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用溫度(℃)
|
適用介質
|
|
1.6
|
2.4
|
1.76
|
-20℃-350℃
|
水、蒸汽、油品等
|
|
2.5
|
3.75
|
2.75
|
||
|
4.0
|
6.0
|
4.4
|
德標波紋管截止閥主要零部件材質：
|
序號
|
名稱
|
材質
|
|
1
|
閥體
|
GS-C25、CF8、CF3
|
|
2
|
閥瓣
|
2CR13、F304、F316
|
|
3
|
軸銷
|
F304、F316
|
|
4
|
波紋管組件
|
F304、F316L
|
|
5
|
閥蓋
|
GS-C25、CF8、CF3
|
|
6
|
填料
|
柔性石墨、PTFE
|
|
7
|
壓套
|
25#、F304、F316
|
|
8
|
定位片
|
25#、F304、F316
|
|
9
|
閥桿螺母
|
銅合金ZQA19-4
|
|
10
|
手輪
|
碳鋼
|
|
11
|
并帽
|
25#
|
|
12
|
油杯
|
黃銅
|
|
13
|
六角螺母
|
ASTMA193 2H、A193-8、A193-8M
|
|
14
|
雙頭螺栓
|
ASTMA193 B7、A193-B8、A193-B8M
|
|
15
|
墊片
|
柔性石墨+不銹鋼、PTFE
|
|
16
|
閥桿
|
2Cr13、F304、F316
|
WJ41H-16
|
壓力等級
|
PN16
|
|||||||||||||
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
H
|
195
|
195
|
207
|
218
|
225
|
230
|
272
|
290
|
355
|
410
|
425
|
540
|
665
|
720
|
|
W
|
120
|
120
|
140
|
140
|
160
|
180
|
180
|
200
|
250
|
300
|
300
|
400
|
520
|
520
|
|
重量
|
4
|
4.5
|
5
|
7
|
9
|
12
|
18.5
|
23
|
38.5
|
56
|
75
|
113.5
|
235
|
395
|
|
行程h
|
7
|
7
|
12
|
13
|
14
|
15
|
19
|
23
|
28
|
35
|
42
|
52
|
64
|
75
|
|
Kv
|
4.2
|
7.4
|
12
|
19
|
30
|
47
|
77
|
120
|
188
|
288
|
410
|
725
|
1145
|
1635
|
WJ41H-25
|
壓力等級
|
PN25
|
|||||||||||||
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
H
|
195
|
195
|
207
|
218
|
225
|
230
|
272
|
290
|
355
|
410
|
425
|
540
|
665
|
720
|
|
W
|
120
|
120
|
140
|
140
|
160
|
180
|
180
|
200
|
250
|
300
|
300
|
400
|
520
|
520
|
|
重量
|
4
|
4.5
|
5.5
|
7.5
|
10
|
12.5
|
19
|
24
|
43
|
57
|
79
|
135
|
285
|
415
|
|
行程h
|
7
|
7
|
12
|
13
|
14
|
15
|
19
|
23
|
28
|
35
|
42
|
52
|
64
|
75
|
|
Kv
|
4.2
|
7.4
|
12
|
19
|
30
|
47
|
77
|
120
|
188
|
288
|
410
|
725
|
1145
|
1635
|
WJ41H-40
|
壓力等級
|
PN40
|
|||||||||||||
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
H
|
195
|
195
|
207
|
218
|
225
|
230
|
272
|
290
|
355
|
410
|
425
|
540
|
665
|
720
|
|
W
|
120
|
120
|
140
|
140
|
160
|
180
|
180
|
200
|
250
|
300
|
300
|
400
|
520
|
520
|
|
重量
|
4
|
4.5
|
6
|
8
|
11.5
|
13.5
|
20
|
25
|
45
|
60
|
83
|
158
|
305
|
440
|
|
行程h
|
7
|
7
|
12
|
13
|
14
|
15
|
19
|
23
|
28
|
35
|
42
|
52
|
64
|
75
|
|
Kv
|
4.2
|
7.4
|
12
|
19
|
30
|
47
|
77
|
120
|
188
|
288
|
410
|
725
|
1145
|
1635
|
