產品展示
減壓閥系列
基本信息：
|
品牌 |
安徽富日 |
型號 |
500X-16 |
材質 |
鑄鐵 |
|
連接形式 |
法蘭 |
驅動方式 |
水力控制 |
流動方向 |
雙向 |
|
公稱通徑 |
DN50-DN900 |
標準 |
國標 |
壓力環境 |
常壓 |
|
工作溫度 |
常溫 |
適用介質 |
水 |
規格 |
DN50 |
500X泄壓/持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。
1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵換下。
應用領域：可用于高層大樓消防測試循環系統之泄壓用，以防止水壓過高造成系統危險。
1、公稱壓力：1.0Mpa、1.6Mpa、2.5Mpa
2、殼體實驗壓力：P=1.5PN
3、密封試驗壓力：P=1.1PN
4、適用介質：水
5、介質溫度：0～80℃

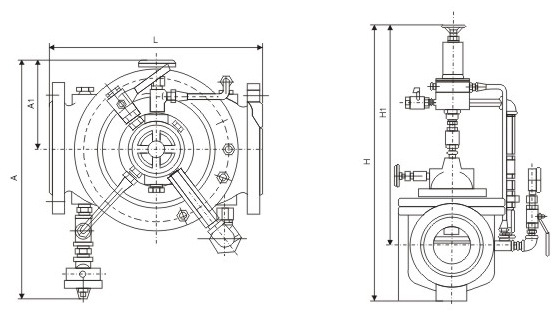

500X泄壓/持壓閥主要外形尺寸
|
公稱通徑DN(mm) |
尺寸(mm) |
||||
|
L |
A1 |
A |
H1 |
H |
|
|
50 |
203 |
140 |
343 |
516 |
610 |
|
65 |
216 |
140 |
355 |
520 |
625 |
|
80 |
241 |
145 |
360 |
537 |
642 |
|
100 |
292 |
155 |
400 |
596 |
750 |
|
125 |
330 |
165 |
420 |
653 |
808 |
|
150 |
356 |
180 |
435 |
709 |
864 |
|
200 |
450 |
205 |
480 |
805 |
1135 |
|
250 |
500 |
225 |
530 |
855 |
1185 |
|
300 |
560 |
245 |
575 |
953 |
1325 |
|
350 |
620 |
275 |
620 |
990 |
1385 |
|
400 |
700 |
285 |
668 |
1030 |
1445 |
|
450 |
780 |
285 |
668 |
1030 |
1445 |
|
500 |
850 |
410 |
780 |
750 |
1110 |
|
600 |
980 |
456 |
888 |
850 |
1286 |
