水利閥門選型

閥門是一種“養兵千日，用于一時”的控制裝置。平時要求閥門開啟要到位，減少管段的水損失：一旦需要，閥門應能迅速的關閉、可靠的斷流。

給水系統中的閥門選型的原則是?選擇優質、可靠、適用性強的閥門。對于長期以來不能滿足要求的類型，應考慮采用新型的、更為先進的閥門。

接下來 ，給大家就以幾種常用閥門在給水系統中的應用為例進行閘述。

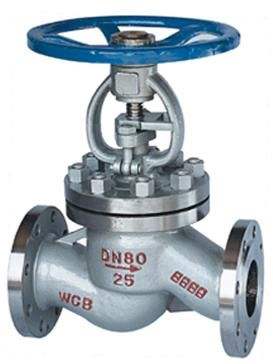

截止閥作為管網中用量最大的一種閥門，常常用于DN<50mm供水管網中。

長期以來，管網系統使用的截止閥存在著“外漏、關不嚴、壽命不長”的普遍現象。

截止閥選型時應從以下幾個技術方面進行衡量，進而予以確定：

①過水斷面的最小尺寸

②閥腔通流型式。根據需要，選用直通式或角式截止式

③閥桿的尺寸、閥體壁厚以及閥門各部分材質

④上密封的形式。盡可能選用“0”型密封圈以及優質填料的截止閥

⑤防腐性能。閥門內外不生銹、腐蝕，特別是接觸水的部位清潔衛生

提示：在水利工程閥門的選用中，根據以上要求選定產品，控制截止閥質量與性能。

在100mm<DN<600mm給水管網中，經常使用的是傳統硬密封閘閥(Z41T-1.0)

該類閘閥存在“關不嚴、外漏、啟閉不靈”等缺陷，維修特頻繁。

時下市場上大量出現的一種軟密封閘閥（亦稱“彈性座封閘閥”基本上能避免這些問題。

這種軟密封閘閥有如下特點：

①底部無槽，因而不會引起關不嚴的故障；

②其閥板整體包覆橡膠，利用橡膠的彈性提高了閥門密封性能，可保證零泄漏；

③上密封結構更合理，制造精度高，采用多道“O”型橡膠圈密封，從根本上解決了傳統閘閥上壓蓋易外泄的現象，對水質也有根本的保證。

蝶閥在管網中的使用存在“關剛不嚴、工作不可靠、維修頻繁”等現象：且其使用壽命短，有的使用3～5年就需整體更換。但蝶閥比同規格的閘閥便宜。

1.中線蝶閥

中線線蝶閥在我國小口徑蝶閥中使用量很大，效果也比較好。

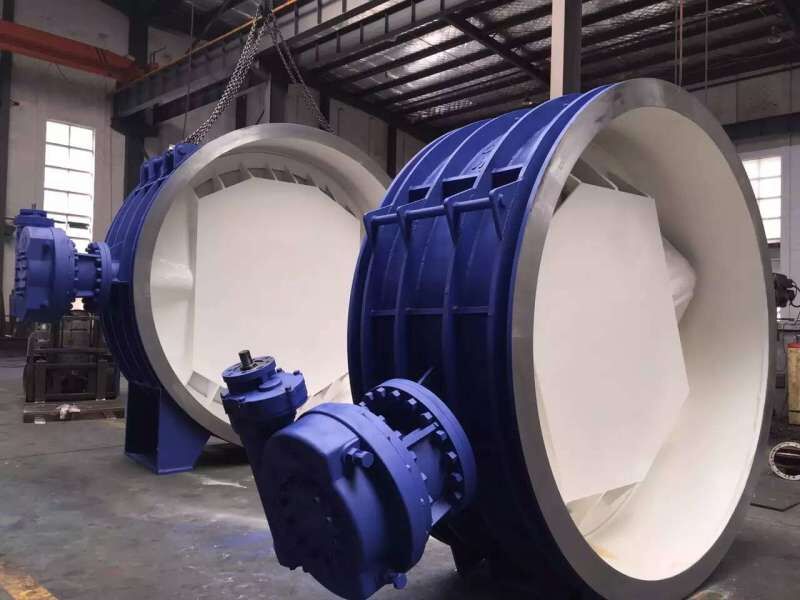

2.立式與臥式蝶閥

在中、大型蝶閥中，閥軸存在立式與臥式的區別，通常立式蝶閥的覆土較深，水中雜物很容易纏繞軸端，影響啟閉：臥式蝶閥的變速傳動箱在側旁，閥井在道路上占的平面位置較寬，影響安排其它管線。因此在中型中徑蝶閥用立式為多，大口徑蝶閥在平血位置許可的條件下力求臥式。

3.偏心蝶閥

中線蝶閥的啟閉力矩偏大，日使用壽命短。為了減輕這方面的缺點，選用偏心蝶閥。偏心蝶閥在承載水壓上是有方向性的，且反向承壓能力較弱，因此選型訂貨時應強調此項要求。

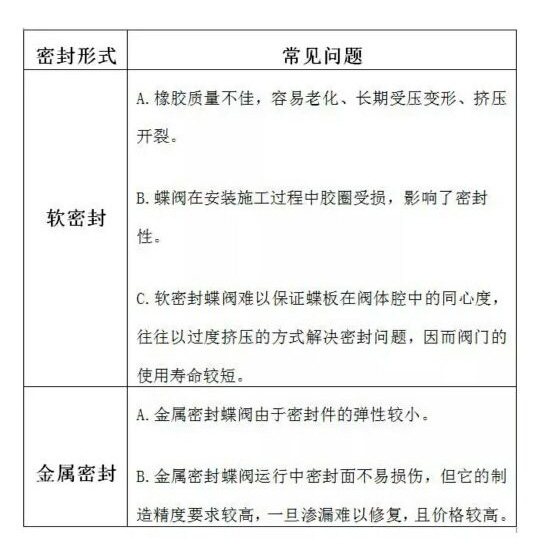

4.軟密封與金屬密封

提示

蝶閥選型時,我們應該考慮以下幾個因素

A.蝶閥密封面橡膠圈材質、固定方式

B.重要零部件的尺寸、精度、材質

C.蝶閥的操作環境

D.價格因素

其中，應對密封面材質、固定方式予以特別重視。

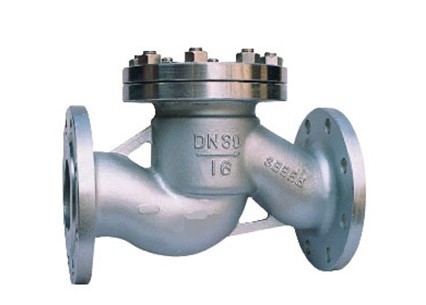

止回閥在給水系統中起著使介質單向流動的作用。

其選型時，首先要考慮的是閥體的通流面積、密封面形式以及閥體材料。其次，要考慮是止回閥的結構形式，在這一方面，大家的選型工作容易出現問題。

特意提醒?

1.旋啟式止回閥在水平和垂直管道上均可應用

2.升降式止回閥只能用于水平管道上

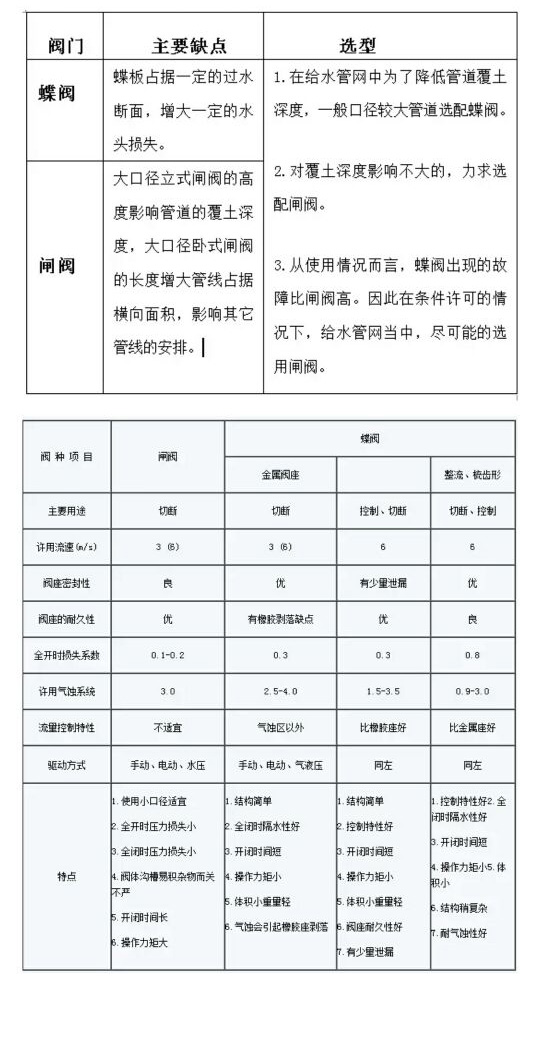

閥門選型比較

接下來，通過對比，介紹工程給水系統常見閥門的選型比較。

球閥具有結構簡單、流阻小、密封可靠、動作靈活，維修及操作方便等優點。

旋塞閥亦具有類似優點，唯過水面積不是正圓形。球閥及旋塞閥均比蝶閥重，鑄造及加工難度大，價格較貴，一般適用于中小口徑管道上。近些年由于鑄造技術的改進，從而降低了球閥的生產成本。因此，球閥用于大口徑管道上的可行性值得探索。

中國閥門的行業需求

從國內現狀來看，基礎設施建設是我國經濟建設的重點，而水利工程建設變動越來越重要。這給水利工程閥門的制造商們增加了很多的機會，同時，企業之間的競爭也逐漸的加大。

近幾年來，國家加大基礎設施建設投資力度，水力控制閥等閥門在內的水處理設備制造業已形成強大的產業鏈，為水力控制閥門行業的發展提供了巨大的空間。水利閥門制造業屬于機械工程制造，而隨著發展中國家對止回閥、控制閥、環保用閥的需求的不斷增加，預計在未來這個行業還有很大的提升空間。據中國機械工業協會統計，目前全球對工業閥門在內的各類閥門的總需求量約為600億美元左右，其中給水力控制閥約為68.4億美元。

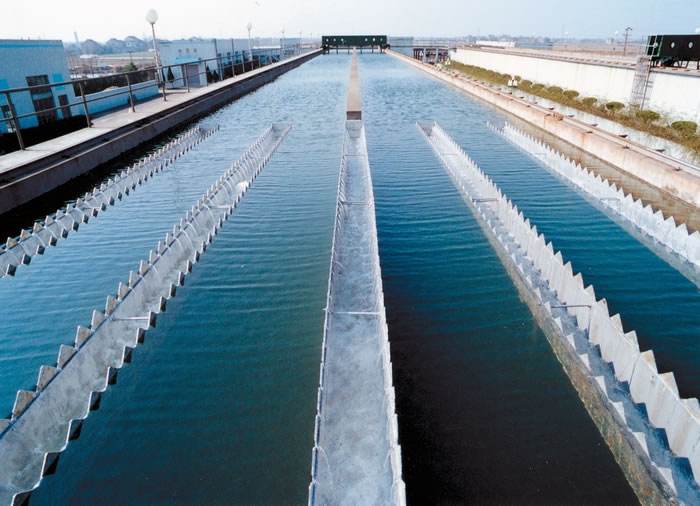

隨著我國城市化比率不斷加大、城市人口快速增長，自來水廠供水量以及污水處理廠污水處理規模正在逐步加大，管網口徑不斷增加，因此需要大量各類大口徑、超大口徑給排水閥門。

同時，納入水利基本建設管理的各類防洪、排澇、灌溉、供排水、水力發電、水土保持、水資源保護等工程的建設對各類大口徑、超大口徑給排水閥門的需求十分旺盛，導致目前國內大口徑和超大口徑給排水閥門產能產量尚不能滿足下游市場需求增長。

未來幾年，我國繼續將加快實施淮河治理新三項工程和太湖、洞庭湖、鄱陽湖綜合治理，推進黃河寧蒙河段、長江中下游河勢控制等大江大河重點河段治理，加“南水北調”世紀工程項目的開展，將不斷拉動各類閥門產品的需求規模，尤其是大口徑閘閥、大口徑水輪機進水蝶閥、特大口徑水輪機進水球閥、特大口徑流量調節閥和特大口徑真空閥等品種。由于大口徑和超大口徑閥門生產在技術和工藝上的要求要遠高于普通閥門，其單個產品附加值較高，這就對產品設計水平和加工水平提出了更高的要求。

目前國內技術裝備能達到要求的企業不多，而行業內其他企業多數以生產普通口徑閥門為主。從整個行業來看，大口徑水利控制閥門的產能產量將呈現出穩定增長的趨勢。
